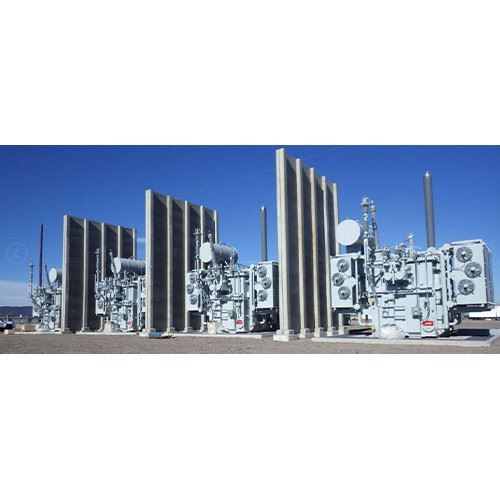

500kV 3-fazni 2-energetski transformator namotaja

Dio Ⅰ: Pregled energetskog transformatora 500kV

Uljni energetski transformator serije 500kV je serija transformatora sa niskim nivoom buke, malim gubicima, malim djelomičnim pražnjenjem, velikom otpornošću na kratki spoj i jakim kapacitetom preopterećenja uspješno proizvedenih probavom i apsorbiranjem naprednih koncepata u zemlji i inostranstvu, te kroz nezavisnu optimizaciju i inovacije. Za elektromagnetski proračun i verifikacionu analizu ove serije transformatora koristi se napredni softver za projektovanje za proračun i analizu, a za projektovanje konstrukcija koristi se trodimenzionalni softver SolidWorks za pomoćno projektovanje.

Energetski transformatori od 500kV su uglavnom napravljeni od željeznog jezgra i namotaja, koji se postavljaju u rezervoar za ulje koji je napunjen izolacionim uljem. Uglavnom se koristi za elektrane, prijenosne i distribucijske stanice kao oprema za prijenos električne energije.

Raspored strukture transformatora je razuman. Prema rezultatima proračuna i analize, odabrana je razumna izolacijska struktura, specifikacije žice i gustina magnetnog fluksa. Izvršite precizne proračune za različite metode hlađenja, izvršite termičke proračune za periodična preopterećenja i privremena preopterećenja namotaja i odaberite najprikladniji način hlađenja među metodama hlađenja kao što su hlađenje zraka s perajem, jako hlađenje uljnim zrakom i jako hlađenje uljem vodom. Minimizirajte nivo ulja i porast temperature namotaja.

Dio Ⅱ: Karakteristike proizvoda

1. Visoka pouzdanost:

Porast temperature: distribucija temperature se ne može efikasno kontrolisati može dovesti do starenja izolacije transformatora. U unutrašnjosti transformatora nema precentraliziranog temperaturnog područja, a vijek trajanja izolacije je osiguran analizom protoka ulja i temperaturnog polja u transformatorima.

Pouzdanost proizvoda je znatno poboljšana.

2. Mali gubitak energije i niski troškovi rada

Transformator ima relativno male gubitke zahvaljujući optimizovanom dizajnu, detaljnoj analizi curenja magnetnog polja i distribuciji gubitaka. Troškovi održavanja smanjeni su kroz dizajn orijentiran na kupca.

3. Dizajn orijentiran na kupca

Zasnovano na metodi 3D dizajna za simulaciju dovoda, radna polja i raspored priključne kutije u potpunosti uzimaju u obzir pogodnosti rada, što takođe ispunjava zahtjeve za smanjenje troškova i prilagođavanje.

4. Visoka otpornost na potrese

Dizajn kućišta usvaja metodu dinamičkog dizajna, horizontalno ubrzanje je postavljeno na {{0}}}.5g, valni oblik je postavljen kao rezonantni sinusoidni treći harmonik, a položaj opterećenja je donji kraj prirubnice kućišta sjedište. Tijelo transformatora usvaja metodu statičkog dizajna, a statičko horizontalno ubrzanje je 0,5 g.

5. Dobra mehanička čvrstoća

① Kroz softversku simulaciju, slabe tačke strukturalnih dijelova su eliminirane kako bi se poboljšala mehanička čvrstoća strukturnih dijelova.

② Od čelične ploče visoke čvrstoće.

③ Za obradu se koristi oprema za lasersko sečenje, sa malim deformacijama i naprezanjem konstruktivnih delova.

Dio Ⅲ: Strukturna karakteristika

1. Gvozdeno jezgro

① Gvozdeno jezgro je napravljeno od hladno valjanog, granulirano orijentisanog, silikonskog čeličnog lima sa malim gubicima i visokom magnetskom provodljivošću, koji je potpuno nagnute strukture u više koraka kako bi se smanjili gubici i buka.

② Gvozdeno jezgro sa fiksnim stezaljkama optimizuje dizajn kako bi se osigurala mehanička čvrstoća i smanjili gubici curenja

③ Usvajanje PET trakaste strukture osigurava steznu silu stuba jezgra i smanjuje buku.

2. Namotavanje

① HV namotaj usvaja kontinualni tip zaplitanja ili unutrašnje izolacije sa strukturom fazne izolacije kako bi se osigurala izolacijska čvrstoća.

② MV/NN namotaji imaju visoku čvrstoću ili adhibit-transpostion provodnik, pojačano hlađenje kako bi se smanjio porast temperature i poboljšala sposobnost otpornosti na kratki spoj.

3. Sklop aktivnih dijelova

① Hladno prešanje osigurava čistoću aktivnih dijelova tijela i pouzdanost provodnika.

② Usvajanje cijele sklopljene fazne izolacije kako bi se smanjilo vrijeme montaže i efektivno jamčio dimenziju i oblik izolacijske strukture.

③ HV olovo ima posebno oblikovane izolacijske dijelove za zaštitu koji učinkovito garantuju njegovu izolacijsku snagu i smanjuju djelomično pražnjenje.

4. Rezervoar za ulje

① Usvojena je analiza čvrstoće konačnih elemenata e-dimenzije i Pro-E kalup, koji su pojačali mehaničku čvrstoću.

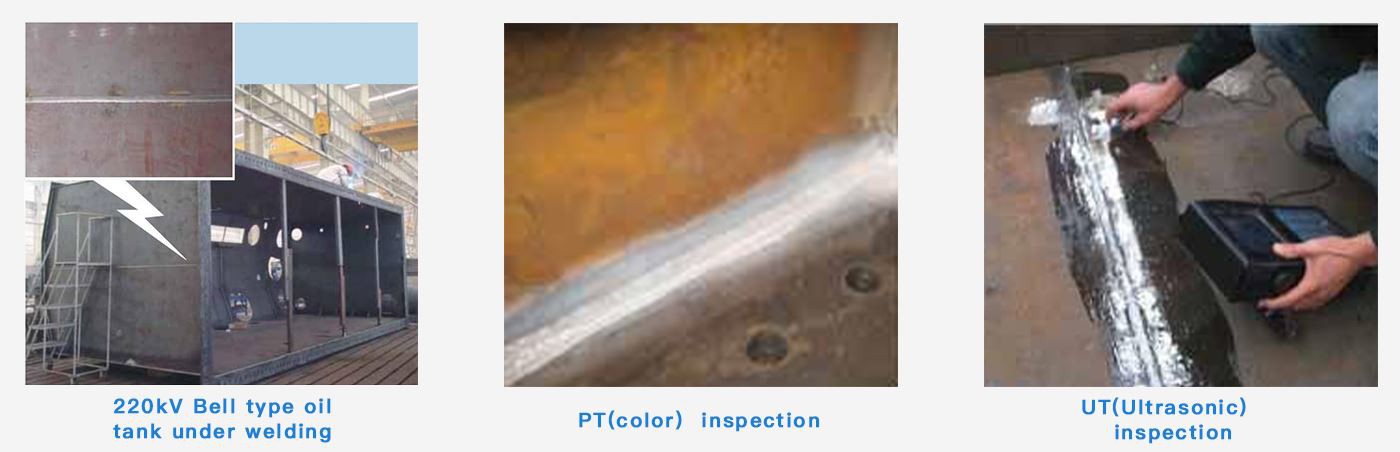

② Usvajanje automatskog zavarivanja zavarivanja pod vodom i ultrazvučnog fluorescentnog testa curenja kako bi se garantiralo bez curenja. Površinski premaz je strogo kontroliran.

5. Montaža i rutinski test

① Visokokvalificirane komponente koje osiguravaju dobre performanse.

② Nakon montaže, strogi test prije isporuke u skladu sa standardom, sa izvrsnom tehnikom testiranja i opremom za pružanje visokokvalitetnog i pouzdanog proizvoda.

③ Efikasna struktura za pozicioniranje koja garantuje postojanost karoserije tokom transporta ili u radu.

Dio Ⅳ: Glavni parametar proizvoda

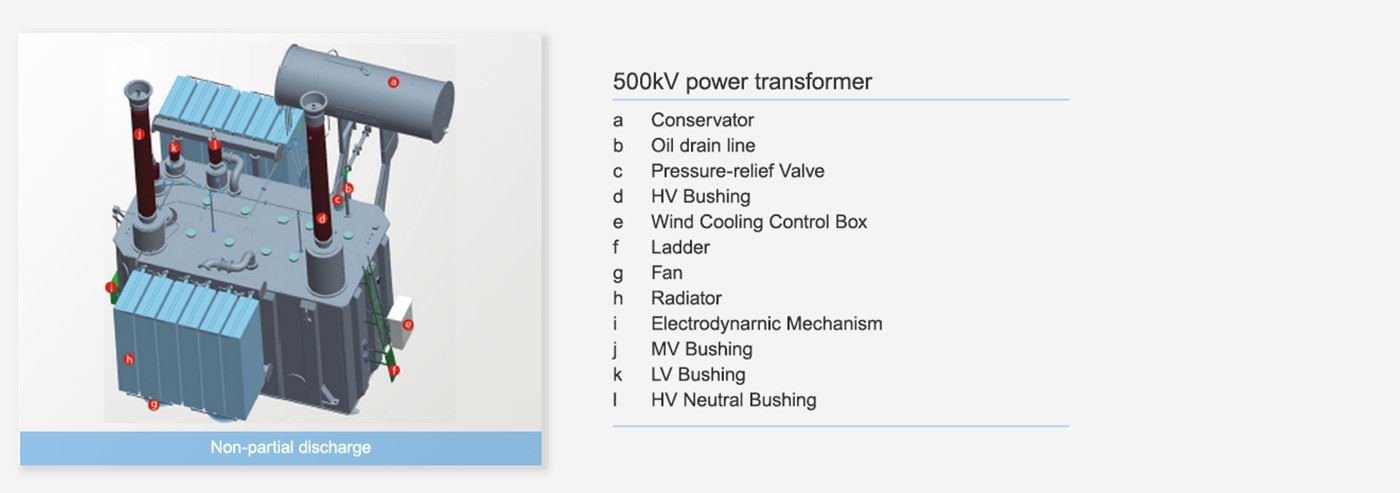

Dio Ⅳ: Strukturni dijagram

Dio Ⅴ: Garancija kvaliteta

Dio Ⅵ: Aplikacija

Dio Ⅶ: Pakovanje i transport

Prije pakiranja transformatora izraditi plan pakiranja, te izvršiti pakovanje prema projektnoj šemi i planu prilikom pakiranja. Lista pakovanja odgovara materijalima u kutiji jedan prema jedan. Zapakujte kutiju u dva primerka, jedan u kutiji za pakovanje, a drugi prikovan izvan kutije za pakovanje. Važni delovi i rezervni delovi su pakovani u drvene kutije, a brojevi kutija su postavljeni po redu.

Transformator se transportuje u goloj instalaciji, a rezervoar za gorivo se prazni pre transporta. Za transportno vozilo je vezan žičanim užetom, a brzina transporta ne prelazi 15km/h.

Zajamčeno je da terminal ima veliku opremu za dizanje transformatora, a vezivanje je čvrsto nakon utovara kako bi se osigurao siguran i pouzdan transport.

Dio Ⅷ: Obilazak fabrike

Dio Ⅸ: Servisna garancija

1. Odmah pružiti sve tehničke informacije i crteže prema ugovoru. QRE je dužan pozvati klijenta, ako je potrebno, na pregled tehničkog dizajna.

2. Za obavljanje tehničke usluge na licu mjesta prema rasporedu klijenta, ponuditi upute za instalaciju i puštanje u rad prema tehničkim informacijama i crtežima.

3. Za relevantnu pomoćnu opremu koju nabave kupci, QRE će pružiti odgovarajuće tehničke informacije kako bi ispunio zahtjeve za interfejs opreme.

4. Striktno izvršavati odredbe MOU ili ugovora potpisanog od strane prodavca i kupca.

5. Obučiti osoblje od klijenta za instalaciju opreme, puštanje u rad, primenu, održavanje kako je predviđeno ugovorom.

6. Da ojačamo pretprodajnu, međuprodajnu, postprodajnu uslugu, da izvršimo "24-satni servis", "uslugu unaprijed", "uslugu cjelokupnog procesa", "doživotnu uslugu" u našoj proizvodnji, montaža, puštanje u rad i održavanje.

7. Da ispunimo zahtjeve kupaca za rezervnim dijelovima u bilo koje vrijeme.
